可燃有毒气体探测器外壳接地

可燃有毒气体探测器外壳接地的必要性是为了确保人身安全和设备正常运行。由于可燃气体浓度探测仪一般采用金属外壳材料，存在漏电和接地的风险。如果探测仪外壳没有接地，漏电发生时可能导致人员电击事故，并且还有可能引发爆炸事故。因此，为了避免这些风险，探测仪外壳需要进行接地处理，下面就和赢润集团一起来了解一下 固定式有害易爆气体外壳接地方法吧！

探测仪外壳接地的方法有两种常见的方式。一种是使用金属管道接地法，即将探测仪外壳接地线与金属管道相连。金属管道本身就在地下，因此具有很好的接地效果。另一种方法是使用引入真正的地线接法。在没有金属管道的场合，可以选择挖掘适当位置，开设一个深度为0.8米的地下坑，然后在坑中安装一个金属接地极，最后将探测仪外壳接地线与接地极相连。 可燃有毒气体报警探测器外壳接地主要类型及方法步骤：
1、 保护接地
需要实施保护接地的现场仪表金属外壳、金属保护箱、金属接线箱应就近连接到接地网，或连接到已经接地的金属电缆槽、金属保护管、电缆铠装层、金属支架、框架、平台、围栏、设备等金属构件上。
2、 屏蔽接地

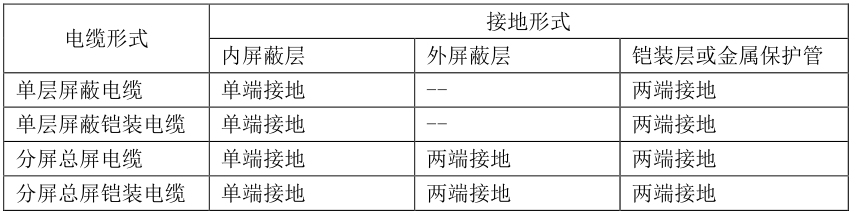

信号线的内屏蔽层应在控制室一侧接到工作接地，已经在现场仪表处自然接地的屏蔽层不宜在控制室一侧重复接地。信号线的外屏蔽层、金属保护管、铠装电缆的金属装保护层应在两端接到保护接地。
3、 防静电接地
对于需要防静电的设备，应连接到保护接地。安装分散控制系统等各种控制设备的控制室或机柜室的导静电地面、防静电活动地板、金属工作台等应进行等电位连接并接地。

可燃有毒气体报警探测器外壳接地线材要求如下：
1、 接地线
接地系统的导线应采用多股绞合铜芯绝缘电线或电缆。
接地线的截面宜根据连接仪表的数量和接地线的长度按下列数值选用：
a）室内安装的单台仪表的接地导线：1mm ²～2.5mm ²；
b）现场仪表或接线箱的接地连接导线：2.5mm ²～4.0mm ²；
c）机柜内汇流排或汇流导轨之间的连接导线：4.0mm ²～6.0mm ²；
d）机柜到接地汇总板或汇总板之间的接地干线：10mm ²～25mm ²；
e）接地装置引出线：25 mm ²～70 mm ²。
接地系统的标识颜色应为黄、绿相间两色或绿色。
2、 接地线连接导体
接地连接导体宜采用截面积为40mm×4mm（宽×厚）的铜材或热镀锌扁钢，接地连接导体之间应直接焊接，当需要导线连接时宜采用25mm ²～70mm ²的绝缘多股铜芯导线焊接或压接。
接地连接导体之间的连接、接地连接导体与其他钢材的连接应采用焊接的方式， 焊口处至少应有两条纵向焊缝，焊缝的焊接总长度应大于160mm，焊接部位应做防腐处理。
3、 接地电阻及连接电阻
仪表及控制系统的接地电阻为工频接地电阻，不应大于4Ω。
仪表及控制系统的接地连接电阻不应大于1Ω。 以上就是关于 可燃有毒气体探测器外壳接地的相关介绍，固定在线式气体检测报警仪外壳的接地工作是为了保障人身安全和设备正常运行。通过采用合理的 固定式有害易爆气体外壳接地方法，确保探测仪外壳与地之间建立一个低阻抗的导电路径，可以有效地避免漏电事故和爆炸事故的发生。在使用探测仪时，还应遵循相关的安全规程和操作要求，进行定期的设备检测和维护，确保设备的性能和精度。
