六氟化硫断路器开关泄漏原因及处理方法

时间:2022-07-20 来源: sf6六氟化硫气体检测仪作者: 赢润集团
SF6全封闭组合电器,英文简写GIS,是一种气体绝缘金属封闭开关设备,常用于110kV及以上高压、超高压配电装置。GIS设备主要特征就是内部填充了一定压力的高纯六氟化硫灭弧绝缘气体。如果发生泄漏,不可避免的会影响SF6断路器开关的正常运行,因此不仅需要检查 六氟化硫开关泄漏原因,而且还应掌握 六氟化硫断路器泄漏处理方法
六氟化硫开关泄漏原因
六氟化硫断路器漏气原因如下:
1、焊缝渗漏
造成焊缝六氟化硫泄漏的主要原因是焊接工艺质量不合格,比如焊缝存在砂眼、气泡或裂纹,有可能是焊接时间或焊接位置出错所导致,也有可能存在焊条或悍气质量规格不达标的因素。
2、装配不当
出现SF6漏气现象也有可能是由于法兰、密封、螺纹等装配工艺引起的,主要是密封安装不到位、法兰未对齐,以及螺栓安装扭矩不当等,其中无论是螺栓装配力矩未达标所导致的缝隙存在或者是超标导致的过紧挤压都有引发泄漏的可能。
3、密封失效
对于长期使用的六氟化硫开关而言,密封老化、变形、腐烂等密封失效状况是造成六氟化硫泄漏的重要因素,另外由于在振动作用下导致的密封紧固螺栓松动也是会间接使得GIS设备密封失效的,应引起足够重视。

六氟化硫开关泄漏处理方法
1、压力表接头泄漏
【处理方法】更换密封圈进行重新装配;
2、管路连接处泄漏
【处理方法】更换密封圈进行重新装配;
3、三连箱盖板、提升杆密封、灭弧室顶盖泄漏
【处理方法】处理密封面、更换密封圈;
4、焊缝泄漏
【处理方法】重新进行补焊;
5、支持瓷套与法兰密封面、法兰连接处泄漏
【处理方法】更换瓷套或法兰面密封。

虽然六氟化硫是一种无味、无毒、无色的气体,但是其在电弧或高温作用下可分解成硫化氢、二氧化硫、四氟化硫、氟化氢等有毒有害气体,发生泄漏时会对人体健康造成损害,且会影响GIS设备的正常安全运行。另外,六氟化硫还是京都议定书中明确规定的温室气体,其温室效应是二氧化碳的两万多倍。

有鉴于六氟化硫气体泄漏的危害,对其泄漏进行预防检测就显得十分重要了。一种较为普遍、简单的初步捡漏方法为肥皂水捡漏法,具体做法就是用刷子将肥皂水涂覆在可能会存在SF6泄漏的部位,观察肥皂水是否会鼓泡来判定泄漏或渗漏。不过对于微量的渗漏或是肥皂水不易积聚的部位泄漏不易进行观测,因此可以使用赢润集团研发生产的ERUN-PG71S6-SF6 便携泵吸式六氟化硫气体检测报警仪,采用进口高精度宏伟原理传感器,分辨率精确至1μL/L,可用于检测六氟化硫断路器开关设备的管路接头、密封面、外壳焊缝等处可能存在的SF6泄漏浓度。

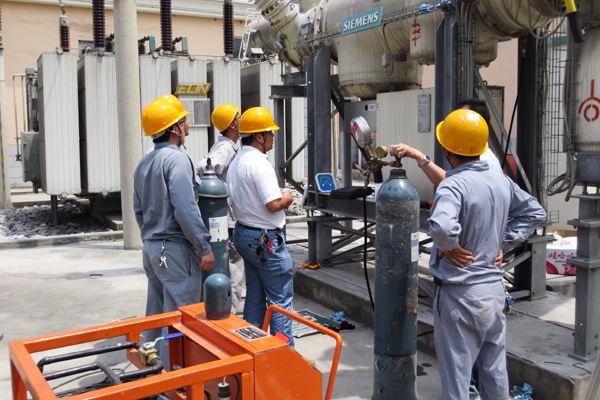

六氟化硫断路器泄漏处理方法
以上就是关于 六氟化硫开关泄漏原因的相关介绍,除了密封失效、装配不当、焊缝渗漏等原因之外,还有可能是法兰或其他密封面损伤或变形所导致的。而 六氟化硫断路器泄漏处理方法则主要包括通过更换密封以及重新焊接装配等措施,当然能够及时检查发现六氟化硫SF6泄漏才能够进行针对性的补救。
