气体报警控制器怎么接？对于固定在线式气体检测报警仪和气体报警控制器之间的接线方式主要可以分为以4-20 mA并联方式的分线制接法和以RS 485串联方式的总线制接法两大类，具体接线方式应当参照仪器说明书的
气体报警控制器接线图来进行安装接线。
气体报警控制器主要是用来集中显示多台在线式气体探测器的监测结果，并报警以及通过继电器联动控制排气风机等设备工作的智能化仪器设备。其中，气体报警控制器与固定式气体检测仪之间是通过4-20mA或RS485的数据传输通讯方式进行连接的，其具体接线方法步骤如下：
1、分线制4-20 mA并联方式

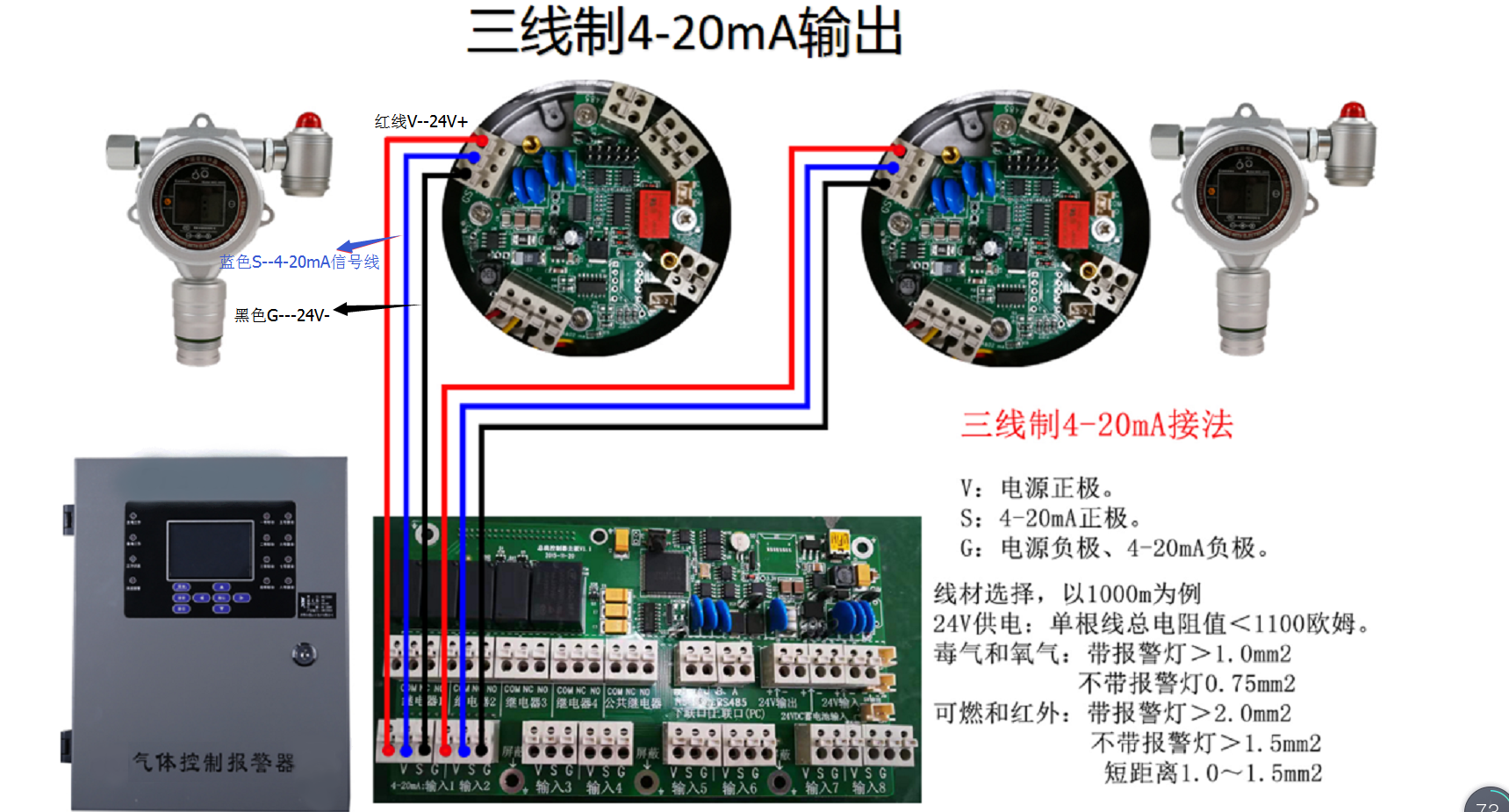

采用分线制4-20mA的接线方式时，需要使用三芯屏蔽线缆，分别在气体报警器和气体报警控制器的VSG接线端子上进行接线，从左至右依次为红线V（24V+）、蓝线S（4-20 mA信号线）、黑线G（24V-），在气体报警仪和气体报警控制器的接线端子上分别按照相应的颜色和顺序进行线缆的连接，就完成了单台气体探测器和气体报警控制器之间的接线，然后再依次选择气体报警控制器的其他VSG接线端子与其他固定式气体检测仪的VSG接线端子进行连接。
2、总线制RS485串联方式
采用总线制RS485的接线方式时，需要使用四芯屏蔽线缆，分别在分别在气体报警器和气体报警控制器的VGAB接线端子上进行接线，从左至右依次为绿线A（485A信号线）、蓝线B（485B信号线）、红线V（24V+）、黑线G（24V-），在气体报警仪和气体报警控制器的接线端子上分别按照相应的颜色和顺序进行线缆的连接，然后再依次将已经连接好了的在线式气体报警仪的VGAB接线端子与其他固定式气体检测仪的VGAB接线端子进行连接。
以赢润集团研发生产的ERUN-PG32E

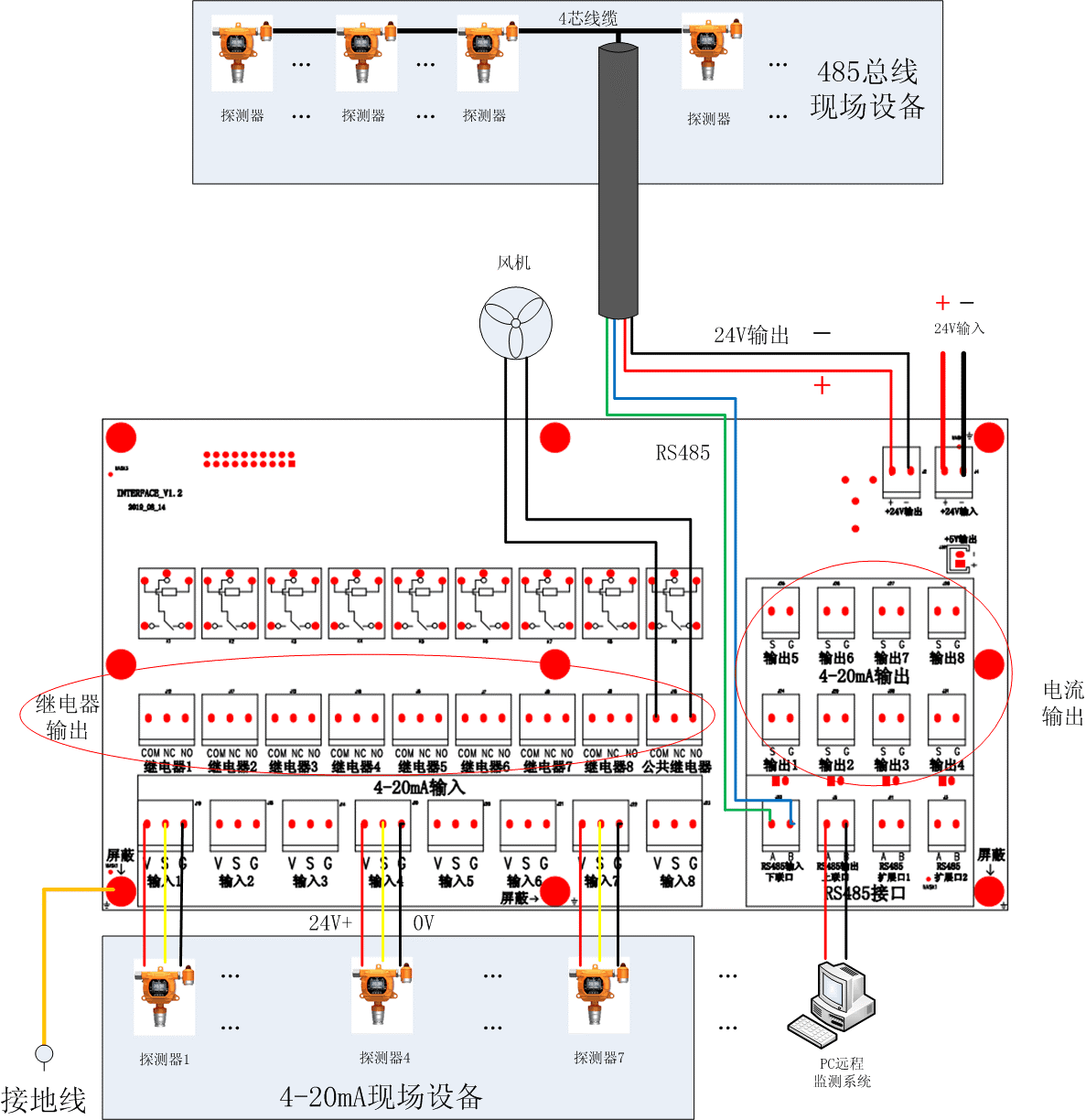

多路接口气体报警控制器为例，同时具有分线制和总线制接线端子，可以实现接入1~255路采用总线制RS485通讯方式的固定式气体报警器的模拟量信号或者接入1~32路分线制4-20mA传输模式的在线气体报警仪的通讯数据，其内部接线端子如下图：

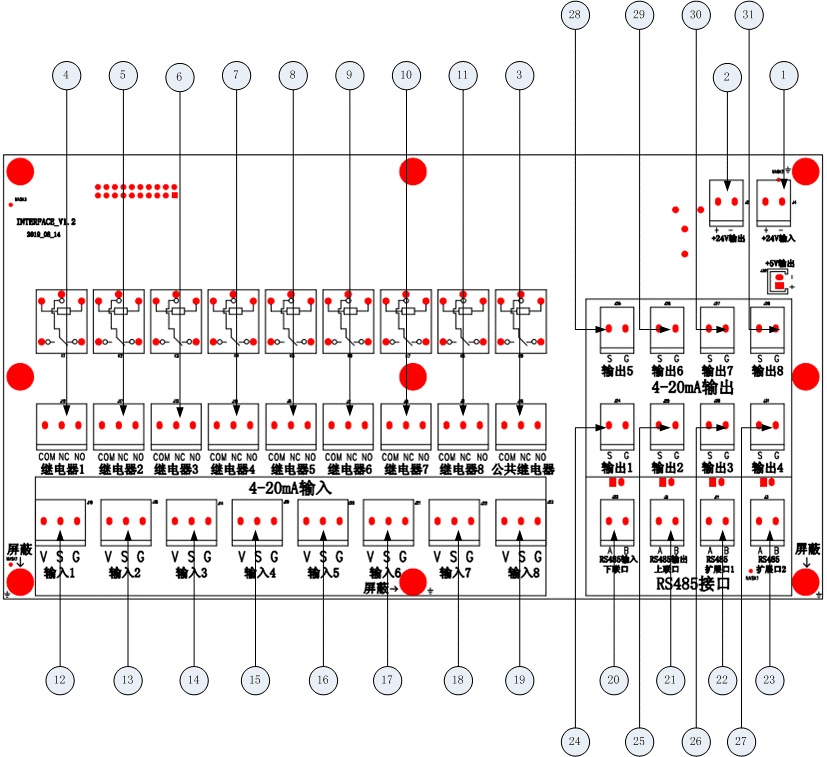

1、24VDC电源输入接口
2、24VDC电源输出接口
3、公共常开/常闭无源触点OUT0
4、常规常开/常闭无源触点OUT1
5、常规常开/常闭无源触点OUT2
6、常规常开/常闭无源触点OUT3
7、常规常开/常闭无源触点OUT4
8、常规常开/常闭无源触点OUT5
9、常规常开/常闭无源触点OUT6
10、常规常开/常闭无源触点OUT7
11、常规常开/常闭无源触点OUT8
12、探测仪4-20mA 输入端子1
13、探测仪4-20mA 输入端子2
14、探测仪4-20mA 输入端子3
15、探测仪4-20mA 输入端子4
16、探测仪4-20mA 输入端子5
17、探测仪4-20mA 输入端子6
18、探测仪4-20mA 输入端子7
19、探测仪4-20mA 输入端子8
20、探测仪485信号输入端子
21、报警控制器485信号输出端子
22、485信号扩展口1
23、485信号扩展口2
以上就是关于
气体报警控制器怎么接的相关介绍，其实对于固定在线式气体检测报警仪与气体报警控制器之间的接线方法，应当参照产品的使用说明书的
气体报警控制器接线图来进行接线。这里需要注意的是，再选择连接线缆时，应根据传输距离和连接的声光报警部件来选择合适截面面积的线缆。为了降低电流损耗造成的供电不足，有线连接方式接线距离不要超过1000米，距离大于1000米时应考虑采用无线通讯方式来传输数据信号。
