喷漆车间有毒气体监测方案

1、在有人员进出作业的喷涂车间环境区域中安装使用固定式有毒有害气体检测报警仪，用于检测苯、甲苯、二甲苯、VOC气体的浓度值，根据均匀排布原则，以大约2~4米左右水平距离沿厂房车间内侧墙壁安装，安装高度应在距离地面或地板高度0.3~0.6米之间。
2、在喷涂车间值班监控室内安装一台ERUN-PG36E气体报警控制器，以分线制4-20mA（也可选择总线制RS485 Modbus RTU）与固定式气体探测器进行连接。
3、将现场排气风机的接线与气体报警控制器内的继电器输出控制端口分别连接，以达到自动控制风机启停的功能。

1、设备的总体要求；
1.1、设备的用途：该设备为全新设备，主要用于有毒气体苯、甲苯、二甲苯、VOC检测。
1.2、性能要求：设备设计合理，有良好的品质，可靠性高，易操作维护，售后服务优良，使用寿命大于两年，抗中毒性和抗干扰性强，安装调试方便。
1.3、生产厂家已通过质量体系认证，具有技术监督部门颁发的CMC生产许可证，具有消防、防爆合格证，功能指标符合国家GB12358-90，GB1532294，GB16808-1997，GB50493-2019等标准的要求。

2、设备清单

项目	型号及规格	数量	厂家
固定式四合一气体检测报警仪	ERUN-PG51S4，检测介质：苯、甲苯、二甲苯、VOC，带远传，现场显示及报警功能，防爆等级Ex d ⅡC T6 Gb	27	赢润
气体报警控制主机	ERUN-PG36E	1	赢润

3、安装辅材

序号	物资名称	规格	单位	备注
1	固定管卡	25mm	个
2	防爆软管	10m	根
3	膨胀螺栓	8x80	个
4	角铁	40x4	米
5	镀锌管	管径25mm	米
6	外丝	25mm	个
7	电缆电线	四芯屏蔽信号电缆	米
8	桥架	根据现场需要安装	米

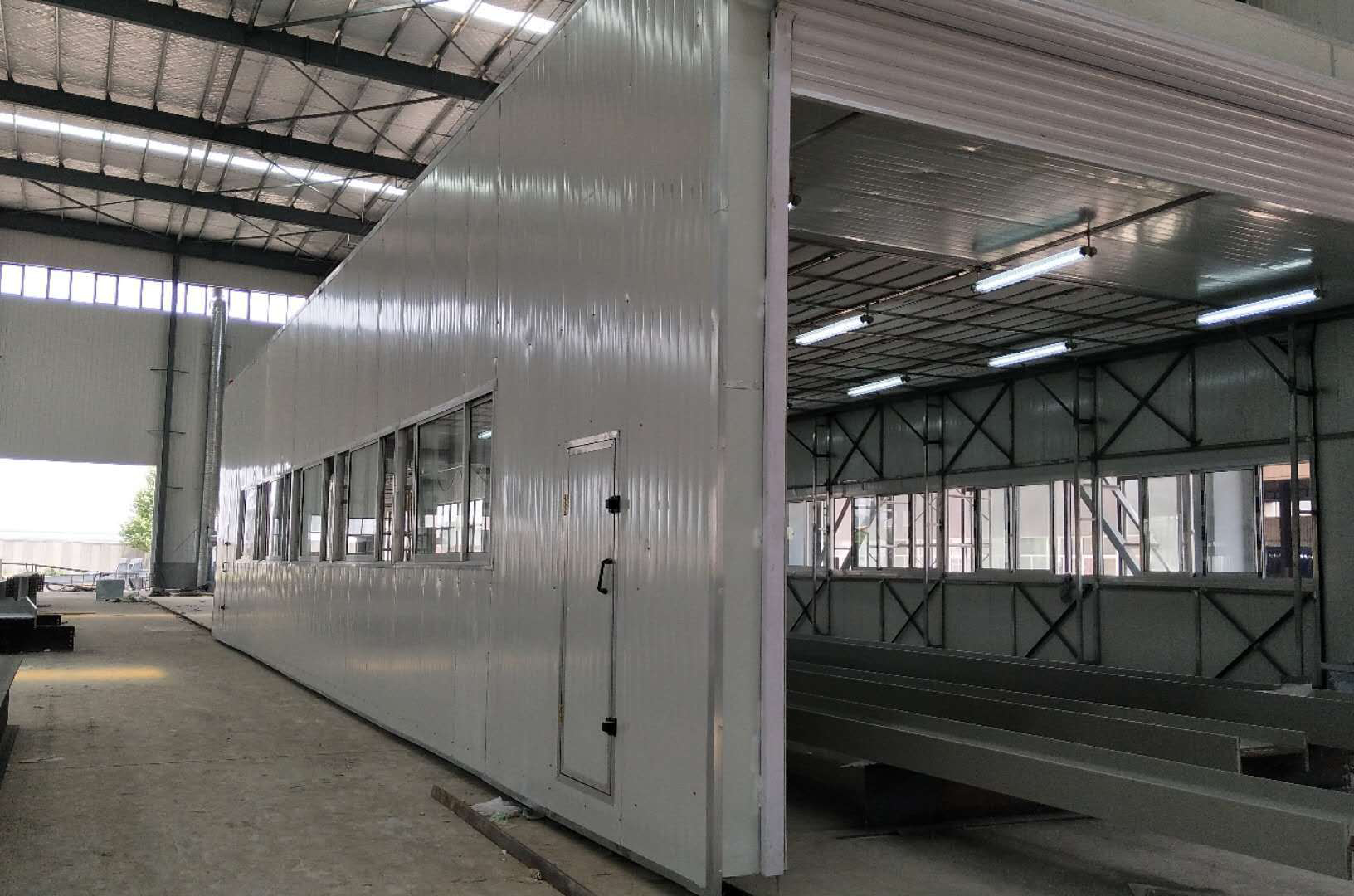

本技术方案是依照中国兵器工业集团内蒙古北方重工业集团有限公司涂装车间有毒气体连续监测控制系统项目而设计编制的，现场为大型车辆部件喷涂作业工段，由于喷漆过程以及烘烤过程中会有油气及含油蒸汽挥发，因此环境空气中不可避免的会有有毒有害的油漆挥发气体存在，通风状况不佳时，极易在局部环境中进行大量积聚，工作人员接触后就有中毒的风险。
现场喷漆房中的有毒有害物质主要有苯、甲苯、二甲苯、VOC，另外，还有少量的乙二醇醚、甲醛、邻苯二甲酸酯、重金属、甲苯二异氰酸酯等物质。
1、甲苯、二甲苯：属于中等毒性物质，对人体有麻醉、刺激作用，高浓度对神经有毒害作用；
2、苯：剧毒物质，在神经和骨髓中蓄积，致使神经和造血组织受到损害，长期吸入可引起白血病；
3、VOC：挥发性有机化合物，造成大气环境污染，破坏人类生存环境，危害人类身体健康。

1、固定式四合一气体检测报警仪

产品参数

检测介质：苯C6H6、甲苯C7H8、二甲苯C8H10、挥发性有机物VOC

产品型号：ERUN-PG51S4

量程精度：

C6H6：0-100ppm、0.01ppm、进口PID光离子化传感器

C7H8：0-100ppm、0.01ppm、进口PID光离子化传感器

C8H10：0-100ppm、0.01ppm、进口PID光离子化传感器

VOC：0-1000ppm、0.1ppm、进口PID光离子化传感器

精度误差：±2%F.S.

工作模式：连续工作

工作电压：24V DC

显示方式：2.5寸高清彩屏(LCM)

报警方式：现场声光报警、显示屏报警

输出方式：四线制，可选三线制

输出信号：4-20 mA，可选RS485

控制信号：开关量输出，最大负载250V AC 3A

防爆类型：隔爆型，Ex d ⅡC T6 Gb级防爆

防腐功能：氟碳漆防腐工艺外壳

传输电缆：四线制，采用四芯屏蔽电缆

传输距离：1000米以内

2、气体报警控制器

产品参数

产品型号：ERUN-PG36E

显示方式：9寸高清触摸彩屏

输入信号：4-20 mA与RS485可同时输入

通道数：标准通道为1路（最多32路）

显示范围：数字 0～99999

显示精度：±0.1%FS

报警方式：可外置声光报警器

工作电源：AC 180~240V 50H/60H

安装方式：壁挂式安装

以上就是关于喷漆车间有毒气体监测方案的相关介绍，对于涂装厂有毒气体监控系统而言，应当严格安装相关国家标准进行选型和安装使用，尤其是应当遵照《GBZ 2.1-2019 工作场所有害因素职业接触限值 第1部分：化学有害因素》中的PC-STEL短时间接触容许浓度和PC-TWA时间加权平均容许浓度中的相关OEL职业接触限值浓度标准。另外，赢润集团特别提醒，在喷涂作业过程中所产生的有毒有害气体，同时都是属于可燃易爆气体，但其爆炸下限LEL的浓度值要远远大于该气体的OEL职业接触限值浓度值，因此，如果仅仅按照可燃易爆气体进行检测的话，就无法保证它的浓度对人体的致毒性，所以应当优先按照有毒有害气体的标准进行检测。
