钢厂烟囱出口CEMS烟气排放连续监测系统

1、按照每台固定污染源排放设备应安装一套烟气CEMS连续排放监测系统的原则，在1#辊压除尘系统烟囱安装1套CEMS，在2#/3#辊压除尘系统烟囱安装1套CEMS，在2#/3#辊压除尘系统风机出口管道安装2套CEMS，在上料排气系统烟囱安装1套CEMS，在热泼场除尘系统烟囱安装1套CEMS，在废钢切割除尘系统烟囱安装1套CEMS。

序号	货品名称	型号规格	数量	备注
1.1	抽取式预处理机柜	取样泵	7套
		预处理单元	7套
		电加热管线	210米
		电加热采样探头及安装附件	7套
		取样、标定、反吹电磁阀	7套
		微压流量计	7套
		温控器	7套
		过滤减压阀	7套
1.2	氧化锆氧含量分析仪	ERUN-QZ9220	7套
1.3	氟管	￠8	210米
1.4	氟管	￠6	35米
1.5	减压阀	/	7套
1.6	标准气体	N2，8L	3瓶
2.1	温压流一体机	ERUN-SZ-TPF320	7套
3.1	粉尘仪	ERUN-PGFC02	7套
4.1	工控机	戴尔	7台
4.2	工控机软件	Monitor 1.0	7套
4.3	信号转换模块	/	7个
4.4	数采仪	/	7个
5.1	电缆线	/	7套
5.2	三通快插接头	φ8-φ8-φ8	7套
5.3	三通快插接头	φ6-φ6-φ6	7套
5.4	快插直通接头	φ6-φ6	7套
5.5	快插直通接头	φ8-φ8	7套
5.6	快插变径接头	φ6-φ8	7套
5.7	信号转换模块	/	7套
5.8	配电柜	带断路器等成套	3套

钢厂烟囱出口CEMS烟气排放连续监测系统技术方案是西安赢润环保环保科技集团有限公司按照“攀钢集团有限公司钒钛特种钢项目钢渣一次处理工程烟气连续在线CEMS监测系统”技术要求而编制的。

系统名称	1#辊压除尘系统烟囱	2#/3#辊压除尘系统烟囱	2#/3#辊压除尘系统风机出口管道	上料排气系统烟囱	热泼场除尘系统烟囱	废钢切割除尘系统烟囱
系统数量（套）	1（6参数）	1（6参数）	2（6参数）	1（6参数）	1（6参数）	1（6参数）
流速（m/s）	0~30	0~30	0~30	0~30	0~30	0~30
粉尘浓度最大（mg/Nm3）	100	100	100	100	100	100
平均粉尘浓度（mg/Nm3）	0~20	0~20	0~20	0~20	0~20	0~20
O2（%）	0~25	0~25	0~25	0~25	0~25	0~25
环境温度（℃）	-10~40	-10~40	-10~40	-10~40	-10~40	-10~40
平均环境温度（℃）	25	25	25	25	25	25
烟气温度（℃）	-20~120	-20~120	-20~120	-20~120	-20~120	-20~120
烟气压力（Pa）	-500~500	-500~500	-500~500	-500~500	-500~500	-500~500
烟气流量（K Nm3/h）	0~500	0~1000	0~500	0~500	0~1000	0~500
烟囱内壁直径（mm）	2500	3500	2340（高）*918（宽）	2700	3500	2700
备注	颗粒物、氧含量、烟气温度、烟气湿度、烟气流速、烟气流量	颗粒物、氧含量、烟气温度、烟气湿度、烟气流速、烟气流量	颗粒物、氧含量、烟气温度、烟气湿度、烟气流速、烟气流量。数据作为系统运行参考，不并入网络	颗粒物、氧含量、烟气温度、烟气湿度、烟气流速、烟气流量	颗粒物、氧含量、烟气温度、烟气湿度、烟气流速、烟气流量	颗粒物、氧含量、烟气温度、烟气湿度、烟气流速、烟气流量

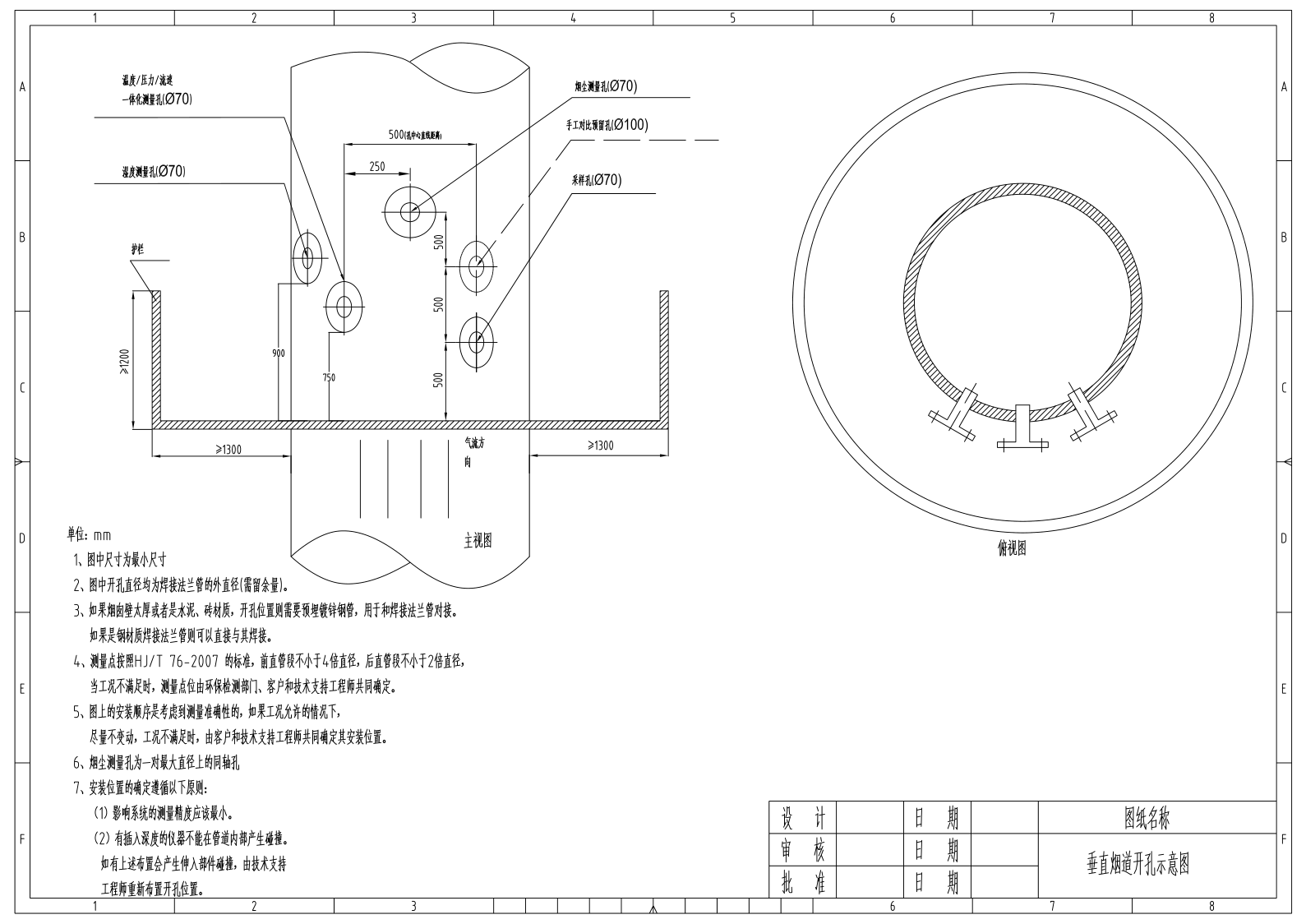

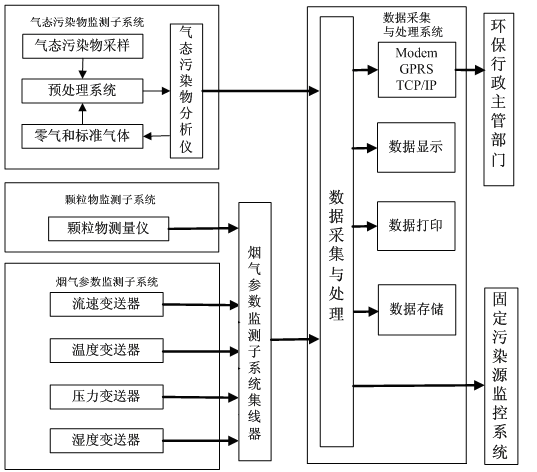

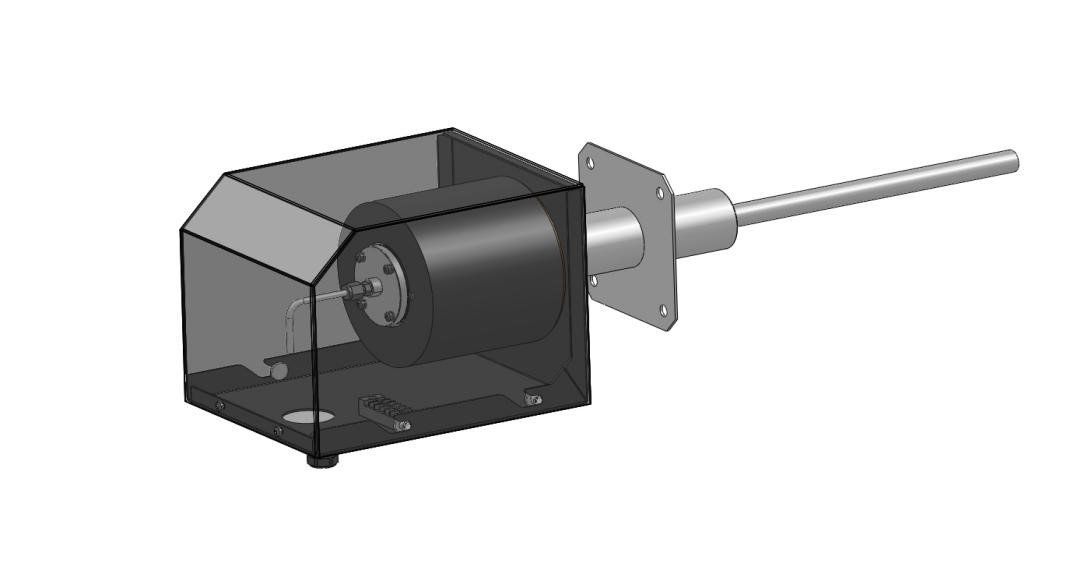

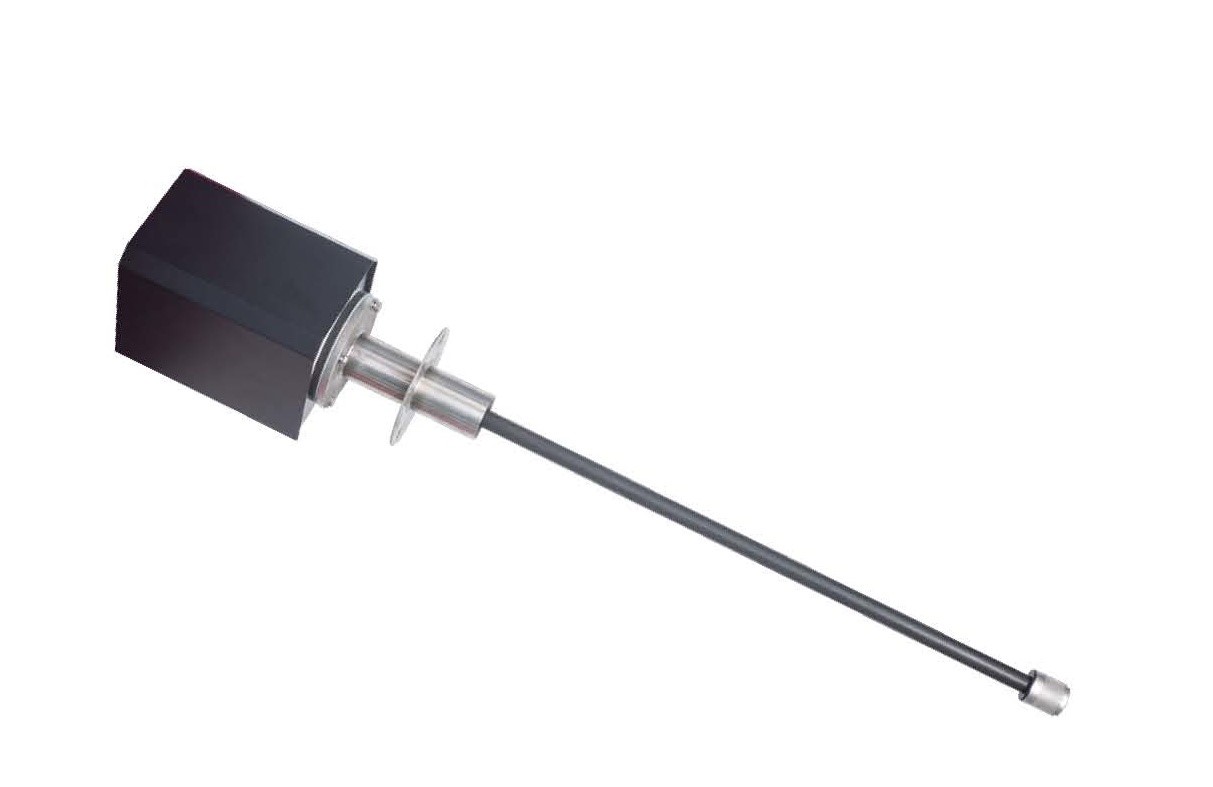

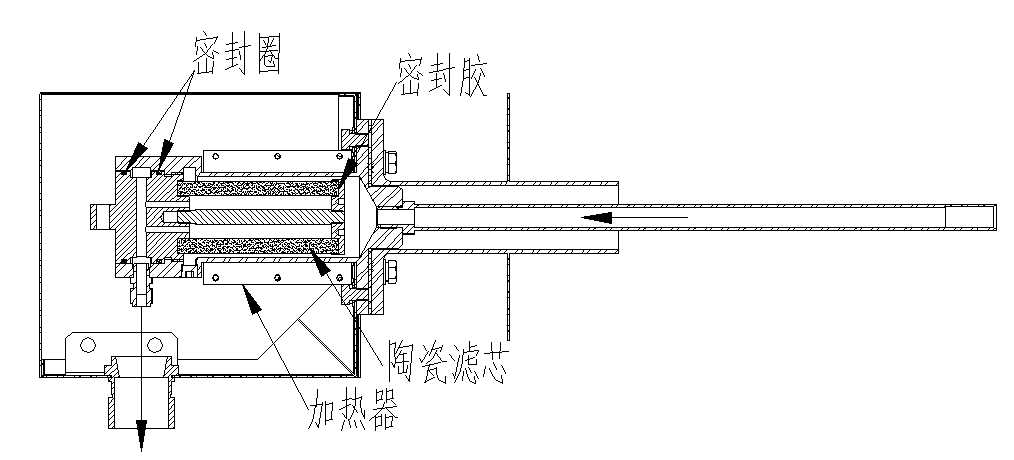

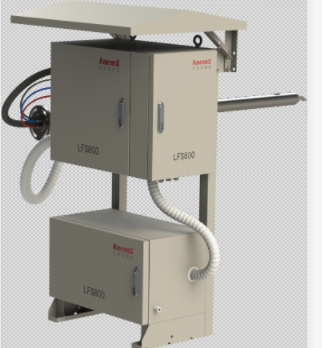

1、烟气颗粒物采样器 2、温压流一体化监测仪
温压流一体化监测仪拥有高精度微差压/静压传感器，同时配备反吹单元，是专门针对烟气排放连续监测的高粉尘、高温、高湿环境而开发的一体化温度、压力、流速监测仪，符合国家相关标准的要求，可以用于烟气排放监测系统（CEMS）进行烟气温度、压力、流速及流量的实时连续测量。 测量范围：0~40 m/s；
测量精度：±3%FS；
校验频率：12 个月；
响应时间：<1s；
输出信号：4~20mA 开方比例电流，两线制；
差压（温度、压力）变送器电源：24VDC，两线制；
差压变送器过压极限：4.0MPa； 皮托管材质：304、316、316L不锈钢；
反吹电磁阀电源：220VAC，50Hz； 皮托管插入长度：500~2000mm 可选；
压力变送器量程：-10~10kPa 或其他订制量程；
温度变送器量程：0~300℃或其他订制量程；
介质温度范围：-40~500℃； 环境温度：-40~85℃；
贮存温度：0~50℃； 贮存湿度：0~85%RH。

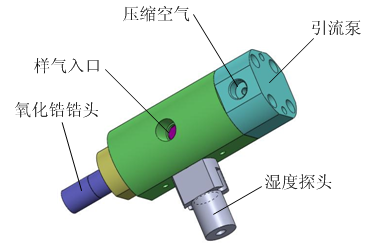

3、烟气湿度仪
烟气湿度仪是利用高温电容湿度传感器，自行开发的针对烟气连续排放连续监测系统，不同于通过测烟气中的氧量间接计算烟气湿度的方法，该仪器使用先进的电容式电子测量技术，可以极大提升测量的精准度，且操作方便，测量范围更大，是理想的烟气湿度检测仪器。 测量范围：0～100%（可根据买方需求定制）（烟气水分体积百分比）
测量精度：±2%
响应时间（T90）：从高湿到低湿环境（150s）、从低湿到高湿环境（10s）
湿度传感器：阻容式
供电电压：24VDC
信号输出：4-20)mA
最大输出负载：500Ω
电流消耗：最大2A
功耗（最大）：25W
工作温度范围（传感器）：-40～180℃
工作温度范围（变送器及控制部分）：-10～55℃
储存温度：-40～80℃
工作环境湿度：0～100%RH
设备全重：<1Kg

4、氧含量分析仪
氧含量分析仪是自行开发的针对烟气连续排放连续监测系统。采用氧化锆测量原理，氧化锆氧分析仪具有结构和采样预处理系统较简单、灵敏度和分辨率高、测量范围宽、响应速度较快等优点。 测量范围：0～25%
测量精度：±2%
检验频率：12个月
响应时间：<15s
输出信号：4～20mA
4～20mA负载：100～750Ω
输入电压：220VAC
功耗：15W
存储温度：-10～60℃
操作温度：-10～60℃

5、粉尘仪
基于前向光散射原理，采用专利的抽取加热回送方式，附选等动跟踪模块，采用自适应分档方法，可以用于广泛范围的颗粒物浓度测量，特别适应于超低量程、测量目标高湿度结露条件下的连续测量。 测量范围：（0.01～5/50）mg/m3，（流速跟踪范围（0～40）m/s）；
测量误差：≤±1.5%F.S.周
零点及量程漂移：≤±1.5%F.S.周；
分辨能力：优于0.005mg/m3；
信号输出：模拟4～20（mA），RS485；
被测介质条件：被测介质条件：10℃~300℃（高温需定制）；
仪表气要求：100L/MIN，干净无油、压力2KG/CM2
电源：220±15%（VAC）、600W
重量：15Kg

以上就是关于 钢厂CEMS烟气监测案例的相关介绍，客户在选择 钢厂烟气排放在线监测方案时，需要根据现场工况情况以及实际需要监测的参数项目来选择相应的附件以及功能，比如显示监测、数据处理、报表管理、远程通讯、远程监控、异常报警等功能，另外，还有分析小屋、预处理系统、伴热系统等可供选择，详情请咨询赢润集团工作人员。
