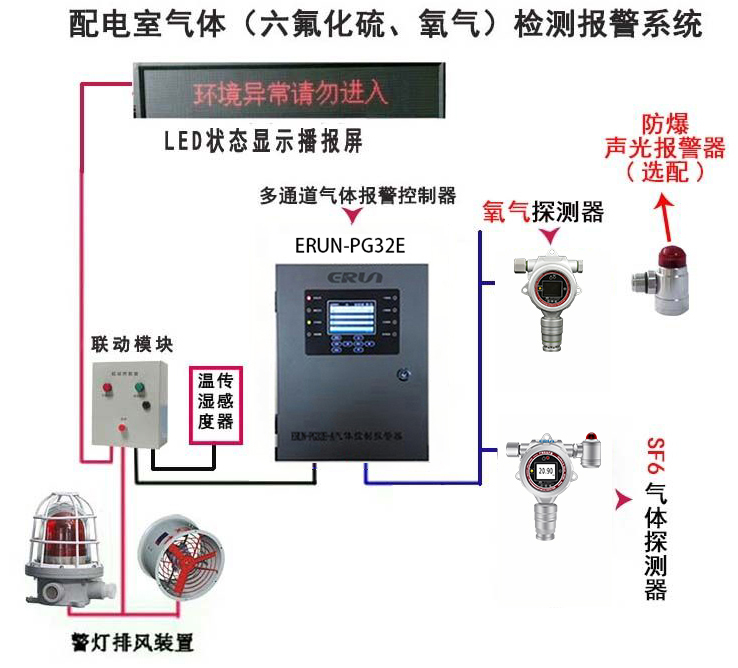

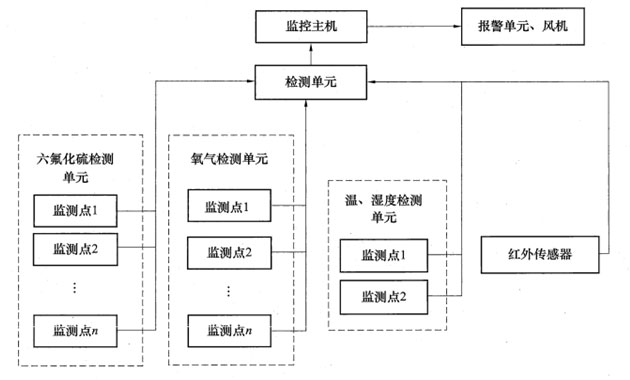

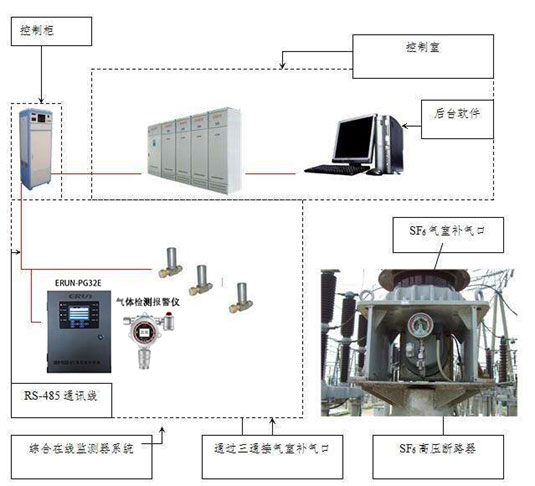

在电力系统sf6设备室内安装ERUN-PG51S2固定式复合型二合一气体检测报警仪，同时监测现场空气中的六氟化硫和氧气浓度含量。以大约5～10m水平的有效间距确保探测器可以覆盖到所有可能发生sf6泄漏的设备连接处或管道接口，并且安装高度应为距地面或地板30～60cm处。同时在sf6设备值班监控室安装1台ERUN-PG36E气体报警控制器。

将排风机动力电源和电气控制柜铺设至SF6设备值班监控室内，将电气控制柜进行改造，电气主控单元采用西门子PLC-200，配24v电源开关、旋钮开关、空气开关、单色指示灯、中间继电器、交流接触器、接线端子等电气原件，用以控制排风机自动启停。

六氟化硫SF6气体泄漏在线监测报警系统设计方案
六氟化硫监测系统

设备的总体要求

设备的用途：该设备为全新设备，主要用于六氟化硫和氧气浓度的检测。

性能要求：设备设计合理，有良好的品质，可靠性高，易操作维护，售后服务优良，安装调试方便。

生产厂家已通过质量体系认证，具有技术监督部门颁发的CMA生产许可证，具有防爆合格证，功能指标符合国家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，劳人护（87）36，GB 15322.1-2019，GB 50058-2014等标准的要求。

设备清单

项目	型号及规格	厂家
固定在线式六氟化硫检测报警仪	ERUN-PG51SF6，检测介质：SF6和温湿度（选配），4-20 mA信号输出，现场显示及报警功能，Ex d ⅡC T6 Gb级防爆	赢润
固定在线式氧气检测报警仪	ERUN-PG51O2，检测介质：O2和温湿度（选配），4-20 mA信号输出，现场显示及报警功能，Ex d ⅡC T6 Gb级防爆
气体报警控制器	ERUN-PG36E	赢润
排风扇	防爆型	国产
电气控制柜	西门子PLC-200；电源开关，中间继电器，交流接触器，旋钮开关，指示灯，接线端子排，电箱等	西门子

安装辅材

序号	物资名称	规格	单位	备注
1	电缆电线	四芯屏蔽信号电缆	米
2	桥架	根据现场需要安装	米
3	镀锌管	管径25mm	米
4	外丝	25mm	个
5	膨胀螺栓	8x80	个
6	角铁	40x4	米
7	固定管卡	25mm	个
8	防爆软管	10m	根

在电力系统中，尤其是安装有SF6六氟化硫气体的设备存在的环境中，为避免sf6气体泄漏导致现场局部环境中氧气浓度含量降低，发生缺氧窒息等安全事故，因此需要设计安装具有六氟化硫和氧气浓度连续监测设备。

1.1 对现场情况的描述：

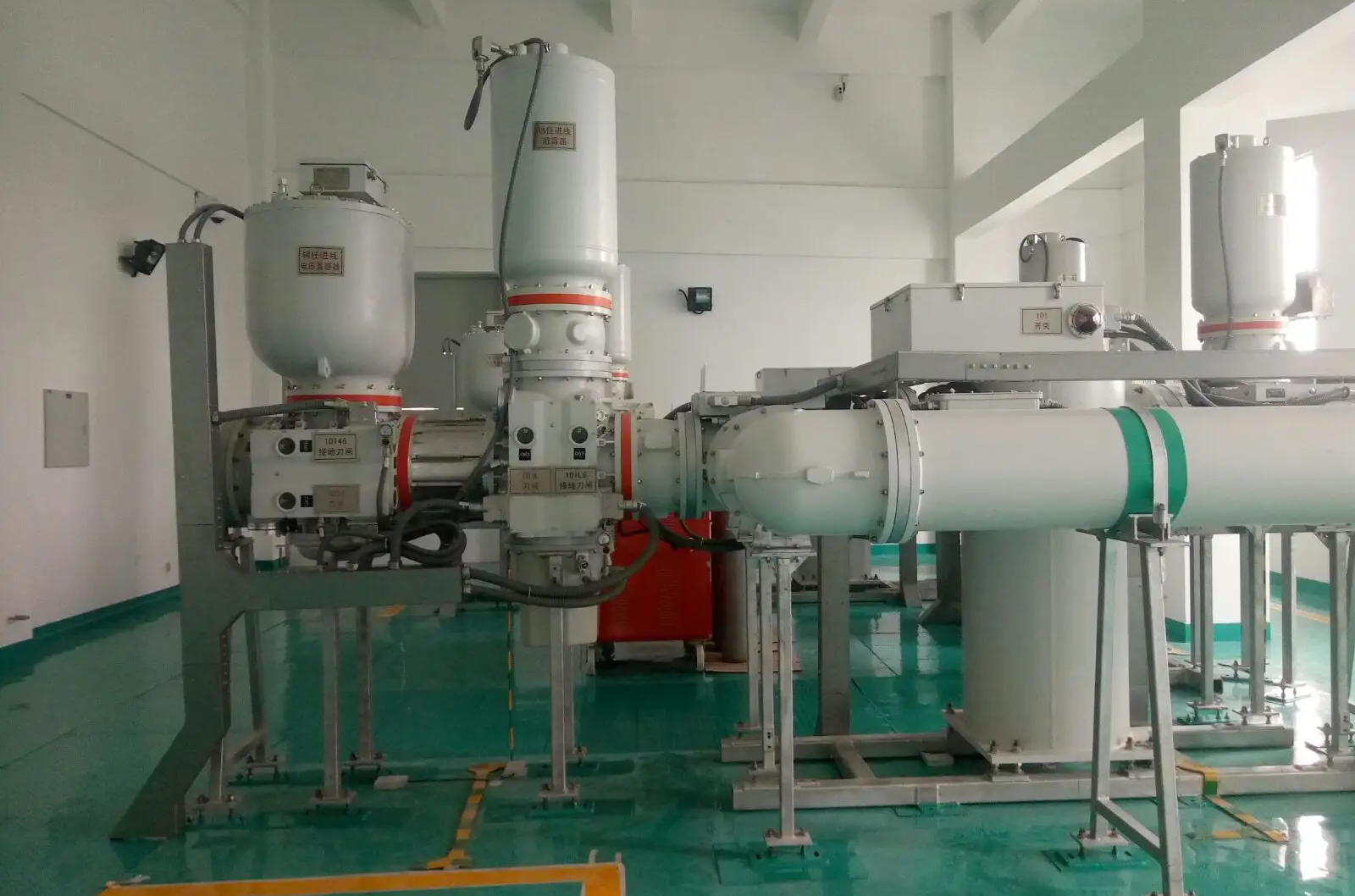

电力系统的气体绝缘全封闭组合电器（GIS室）、SF6高压环网柜开关室等场所设备中都储存有大量的sf6六氟化硫气体，由于密封不严、老化以及渗漏等情况影响，室内现场环境中不可避免的会有六氟化硫气体存在，而且SF6密度是空气的5倍，因此不易扩散，而大量沉积在室内，间接导致局部区域空气中氧气浓度含量占比下降。

1.2、工艺、设备要求：

严格按照行业检测技术要求执行。

1.3、满足使用方的环境情况

GIS室
