gis变电站气体监测设备

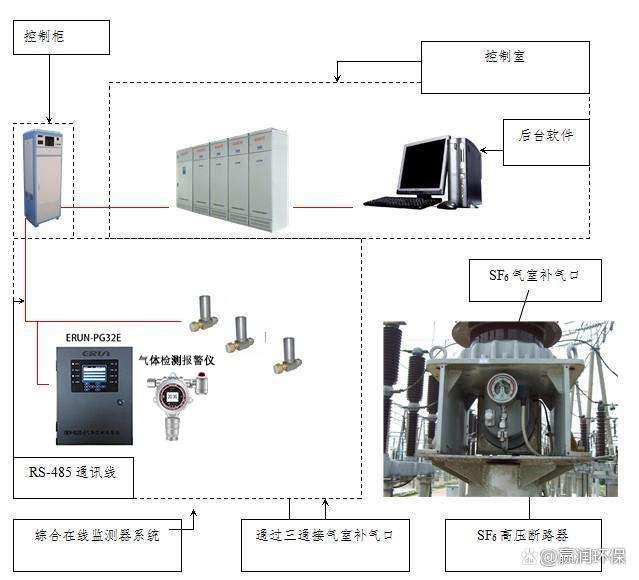

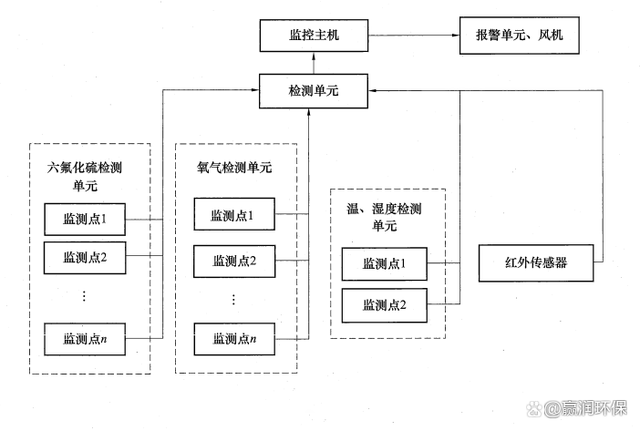

gis变电站气体监测设备主要用于110KV及以上变电站的GIS室， gis气体检测仪实时监测SF6气体泄漏和空气中的含氧量。 gis气体在线检测技术方案主要由监控主机、采样分析综合模块、风机控制器、探测器和辅助功能模块组成。该系统结构更加紧凑，安装简单，适用于面积较小的场合，节省投资成本。 GIS的全称是气体绝缘开关设备。它是由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管、接地刀等部件组成的高压配电装置。GIS采用绝缘和灭弧性能优异的SF6气体作为绝缘和灭弧介质，将所有高压电气元件密封在接地的金属筒内。

在电力行业，GIS是指六氟化硫封闭组合电器，国际上称为“气体绝缘开关设备”(简称GIS)。它将变电站中除变压器以外的一次设备有机地结合起来，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出套管等。通过优化设计成为一个整体。

SF6是一种诞生于法国的合成惰性气体。纯SF6气体无色、无味、无嗅、不可燃，在室温下化学性质稳定，是一种惰性气体。气体的密度是空气的5.1倍。SF6气体在压力为0.29Mpa时，绝缘强度与变压器油相当，灭弧能力是空气的100倍。SF6气体是目前应用最广泛的电气绝缘气体。

如赢润集团研发生产的ERUN-PG51S2固定式二合一气体检测报警器，可在线连续监测电力行业GIS设备高压开关内和发电机组附近空气环境中SF6、O2气体的浓度和泄漏情况，并在超标时发出声光报警。RS485或4-20mA信号传输到中央控制室，驱动排气扇电磁阀设备。

sf6六氟化硫气体泄漏监测系统技术参数：
产品型号：ERUN-PG51系列
检测气体：六氟化硫SF6、氧气O2
范围精度：

检测精度：≤±2%F.S（更高精度可订制）
检测方式：扩散式，可选泵吸式
显示方式：2.5寸高清彩屏
安装方式：管道式、壁挂式
报警方式：声音+闪光+显示屏、关闭报警可选
报警数值：

通讯方式：总线制RS485（RTU）、分线制4-20mA、无线传输可选
响应时间：T90≤20秒
绝缘性能：外壳与电源间＞10MΩ
防护形式：IP66级防水防尘
抗电强度：外壳与电源间大于2000V
防爆形式：隔爆型，Ex d ⅡC T6 Gb级防爆

运行中SF6气微量泄漏的检查与处理
在日常巡视检查维护中，如发现仪表异常、仪表压力下降、有刺激性气味或自身不适，应立即向值班负责人汇报，在确保人身安全的前提下，按以下步骤检查处理。
1.根据压力表和气路系统确认漏气室。
2.鉴定压力表的可靠性，检查压力表阀门是否全开。
3.通过检漏确认有轻微泄漏。一方面汇报调度；另一方面，加强监控，增加抄表次数。
4.查找泄漏部位(由维修人员实施)。 以上就是关于 gis变电站气体监测设备的相关介绍，根据国家相关标准和 gis气体在线检测技术方案的要求，客户在GIS室内安装使用 gis气体检测仪时，应当将探测器安装在距离可能会发生sf6泄漏的设备或管道水平距离5米之内，且垂直安装位置应同时满足在可能发生泄漏位置下方2米之内，以及室内作业人员面部平均高度之内，以使GIS气体探测报警器能够同时应对SF6和O2气体的检测需求。
