电镀车间氢气浓度在线监测报警控制系统

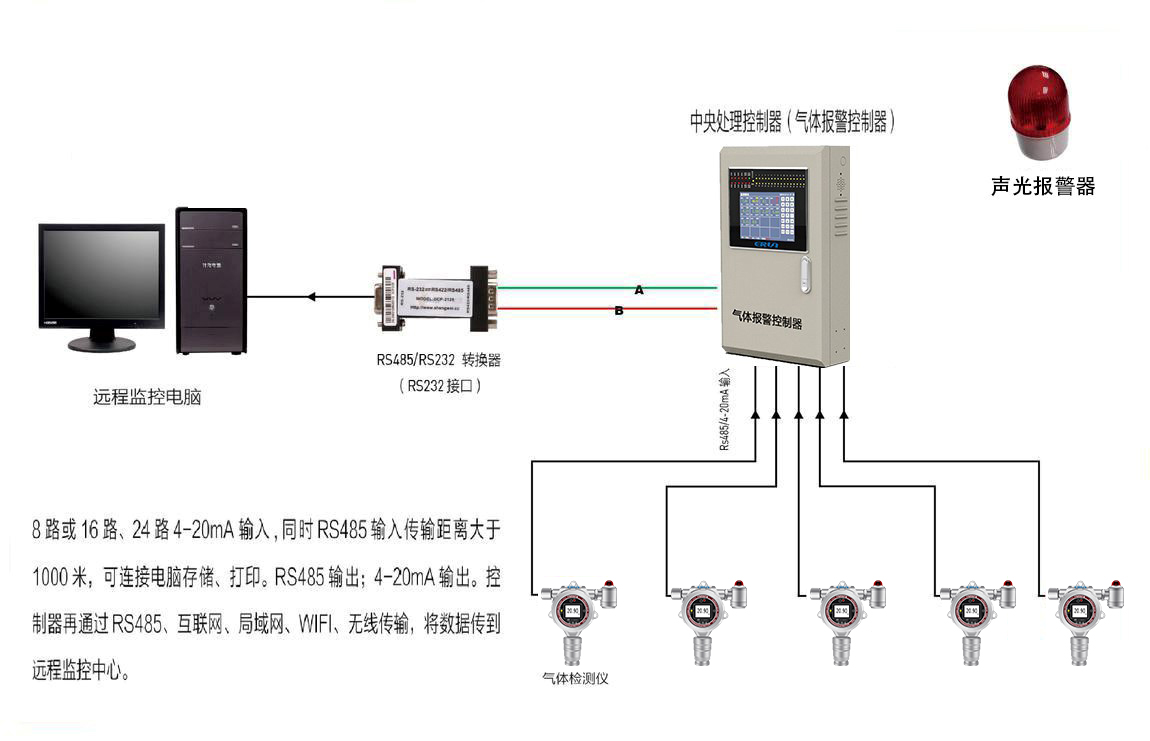

1、安装 固定在线式氢气检测报警仪
在镀铬车间电镀槽正上方屋顶最高处安装固定式氢气检测探头。按照均匀排布原则，以大约10～20米距离安装1台工业固定式氢气泄漏报警器。同时在镀铬车间值班监控室安装1台ERUN-PG36E气体报警控制器。对其软件程序进行增加和修改，使其继电器端口和数字输出端口有对应的信号输出，输出信号类型和信号模式可兼容PLC单元。
2、对现有的风机电源和风机电气控制进行改造
风机动力电源和电气控制柜都需要敷设至值班室，将电气控制柜进行改造，电气主控单元采用西门子PLC-200，配24v电源开关、旋钮开关、空气开关、单色指示灯、中间继电器、交流接触器、接线端子等电气原件，用以控制风机自动启停。

1、设备的总体要求；
1.1、设备的用途：该设备为全新设备，主要用于可燃易爆气体H2的检测。
1.2、性能要求：设备设计合理，有良好的品质，可靠性高，易操作维护，售后服务优良，安装调试方便。
1.3、生产厂家已通过质量体系认证，具有技术监督部门颁发的CMA生产许可证，具有防爆合格证，功能指标符合国家GB/T 50493-2019，劳人护（87）36，GB 50058-2014，GB 12358-2006，GB Z/T 223-2009，GB 15322.1-2019等标准的要求。
2、设备清单

项目	型号及规格	数量	厂家
固定在线式氢气检测报警仪	ERUN-PG51H1，检测介质：氢气H2，4-20 mA信号输出，现场显示及报警功能，Ex d ⅡC T6 Gb级防爆	17	赢润
气体报警控制器	ERUN-PG36E	1	赢润
工控机	N/A	1	赢润
电气控制柜	西门子PLC-200；电源开关，中间继电器，交流接触器，旋钮开关，指示灯，接线端子排，电箱等	1	西门子
排风扇	防爆型	9	国产

3、安装辅材

序号	物资名称	规格	单位	备注
1	防爆软管	10m	根
2	固定管卡	25mm	个
3	角铁	40x4	米
4	膨胀螺栓	8x80	个
5	外丝	25mm	个
6	镀锌管	管径25mm	米
7	桥架	根据现场需要安装	米
8	电缆电线	四芯屏蔽信号电缆	米

本技术方案是依照西安航天化学动力有限公司镀铬车间H2气体连续监测控制系统项目而设计编制的，现场为航天机械设备部附件电镀车间，在进行电镀铬工艺过程中，镀铬阴极会产生氢气H2，镀铬阳极会产生氧气O2，除此之外，氢气和氧气逸散至空气中时还会附带铬雾、酸雾、碱雾等蒸气，由于氢气分子量很小，极易在镀铬车间屋顶处积聚，达到一定浓度时，遇电火花或高温就会发生爆炸。

镀铬车间主要工艺流程如下：
1、电化学除油→热水洗→冷水洗→浸酸活化(1ml/L HCL、10ml/L H2SO4，室温，半分钟;适用于自动线上不锈钢镀铬，不宜镀铜或镍）→水洗→镀铬
2、阴极电化学除油→清洗→阳极活化(10A/dm2）→直接镀铬
3、3) 化学除油→清洗→阳极电化学除油（0.5A/dm2）→清洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，45S）→清洗→镀铬

在镀铬工艺过程中，其阴极会产生大量的氢气H2，在常温常压下是一种极易燃烧的气体，以一定浓度与空气混合后，遇高温或明火燃烧时就有可能会发生爆炸。实验测定，空气里如果混入氢气的体积达到总体积的4%～75.6%，点燃时就会发生爆炸。

1、固定在线式氢气检测报警仪 产品参数
检测气体：氢气H2
产品型号：ERUN-PG51H1
检测范围：0-100%LEL
分 辨 率：0.1%LEL
方法原理：催化燃烧
默认精度：≤±3%F.S.
显示方式：1.7寸高清彩屏(LED)
报警方式：现场声光报警、显示屏报警
通讯方式：4-20 mA
防爆类型：隔爆型，Ex d ⅡC T6 Gb级防爆

2、气体报警控制柜 产品参数
产品型号：ERUN-PG36E
显示方式：9寸高清触摸彩屏
输入信号：4-20 mA与RS485可同时输入
通道数：标准通道为1路（最多32路）
显示范围：数字 0～99999
显示精度：±0.1%FS
报警方式：可外置声光报警器
工作电源：AC 180~240V 50H/60H
安装方式：壁挂式安装

以上就是关于电镀车间氢气浓度在线监测报警控制系统的相关介绍，氢气化学式为H2，分子量只有2，属于最轻的气体了，一旦从电镀槽内逸散出来后会迅速飘至屋顶最高处，因此需要将 氢气在线监测控制系统中的固定式氢气检测探头同样的安装在屋顶最高位置处。另外，镀铬车间内除了会产生大量的可燃易爆气体氢气H2之外，还会附带铬雾、酸雾、碱雾等有毒有害气体或蒸气，因此除了需要安装使用 电镀车间气体报警设备检测氢气之外，也可对这些有毒有害气体的浓度进行检测，详情可咨询赢润集团工作人员。
