油库可燃有毒气体浓度报警连锁控制系统

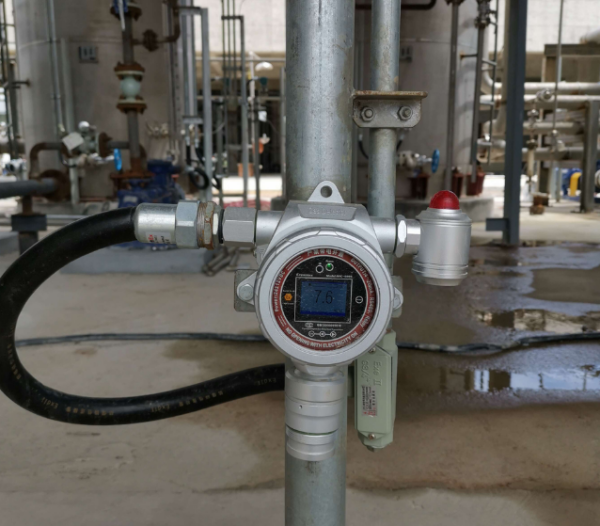

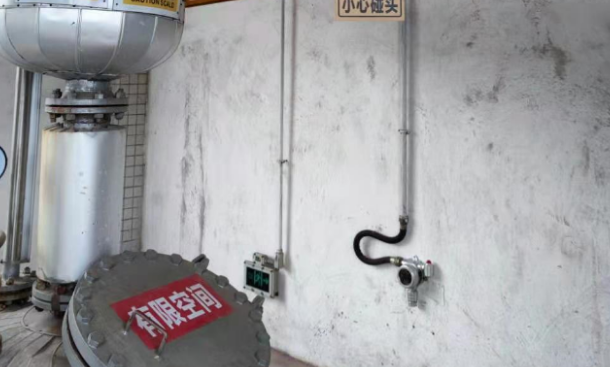

1、安装可燃气体和苯气体检测报警仪
在油品库房现场和值班室内分别安装可燃气体检测报警仪和苯气体检测报警仪。按照均匀排布原则，以大约5～10米距离安装1台有毒可燃气体探测器。同时在油库值班监控室安装1台ERUN-PG36E气体报警控制器。对其软件程序进行增加和修改，使其继电器端口和数字输出端口有对应的信号输出，输出信号类型和信号模式可兼容PLC单元。
2、对现有的风机电源和风机电气控制进行改造
风机动力电源和电气控制柜都需要敷设至值班室，将电气控制柜进行改造，电气主控单元采用西门子PLC-200，配24v电源开关、旋钮开关、空气开关、单色指示灯、中间继电器、交流接触器、接线端子等电气原件，用以控制风机自动启停。

1、设备的总体要求；
1.1、设备的用途：该设备为全新设备，主要用于可燃气体Ex.和苯C6H6检测。
1.2、性能要求：设备设计合理，有良好的品质，可靠性高，易操作维护，售后服务优良，安装调试方便。
1.3、生产厂家已通过质量体系认证，具有技术监督部门颁发的CMA生产许可证，具有防爆合格证，功能指标符合国家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，劳人护（87）36，GB 15322.1-2019，GB 50058-2014等标准的要求。
2、设备清单

项目	型号及规格	数量	厂家
固定在线式气体检测报警仪	ERUN-PG51系列，检测介质：可燃气体Ex.和苯C6H6，4-20 mA信号输出，现场显示及报警功能，Ex d ⅡC T6 Gb级防爆	25	赢润
气体报警控制器	ERUN-PG36E	1	赢润
工控机	N/A	1	赢润
电气控制柜	西门子PLC-200；电源开关，中间继电器，交流接触器，旋钮开关，指示灯，接线端子排，电箱等	1	西门子
排风扇	防爆型	17	国产

3、安装辅材

序号	物资名称	规格	单位	备注
1	防爆软管	10m	根
2	固定管卡	25mm	个
3	角铁	40x4	米
4	膨胀螺栓	8x80	个
5	外丝	25mm	个
6	镀锌管	管径25mm	米
7	桥架	根据现场需要安装	米
8	电缆电线	四芯屏蔽信号电缆	米

本设计方案是依据中国中化集团有限公司某油品库房可燃有毒气体浓度报警系统连锁风机自动化控制项目要求而编制设计，以确保该企业油品库房内的有毒有害气体和可燃易爆气体始终处于安全范围内。该油品库房内需要监测的气体如下：
1、可燃气体Ex
油品库房中的可燃气体Ex主要来自于油桶及油罐中的油品挥发、泄漏、渗漏出来的可燃易爆油性蒸汽，其与油库环境空气中的氧气以一定比例组成的混合气体，遇明火或高温就有发生爆炸的风险。
2、苯C6H6
油库中的苯C6H6气体既属于可燃易爆气体，同时对人体而言，也是有毒有害的。它同样也是通过油桶及油罐中的油品挥发、泄漏、渗漏而出现在油库空气中的，人体吸入或皮肤接触较高浓度的苯，就会会引起急性和慢性苯中毒。

1、固定在线式可燃气体检测报警仪 产品参数
检测气体：可燃气体Ex
产品型号：ERUN-PG51EX
检测范围：0-100%LEL
分辨率：0.01%LEL
方法原理：催化燃烧
默认精度：≤±3%F.S.
显示方式：1.7寸高清彩屏(LED)
报警方式：现场声光报警、显示屏报警
通讯方式：4-20 mA
防爆类型：隔爆型，Ex d ⅡC T6 Gb级防爆

2、固定在线式苯气体检测报警仪 产品参数
检测气体：苯C6H6
产品型号：ERUN-PG51CX6
检测范围：0-100ppm
分辨率：0.01ppm
方法原理：PID光离子化
默认精度：≤±3%F.S.
显示方式：1.7寸高清彩屏(LED)
报警方式：现场声光报警、显示屏报警
通讯方式：4-20 mA
防爆类型：隔爆型，Ex d ⅡC T6 Gb级防爆

3、气体报警控制柜 产品参数
产品型号：ERUN-PG36E
显示方式：9寸高清触摸彩屏
输入信号：4-20 mA与RS485可同时输入
通道数：标准通道为1路（最多32路）
显示范围：数字 0～99999
显示精度：±0.1%FS
报警方式：可外置声光报警器
工作电源：AC 180~240V 50H/60H
安装方式：壁挂式安装

以上就是关于 油库可燃有毒气体浓度报警连锁控制系统的相关介绍， 油库可燃气体报警联锁系统在安装使用时，可以根据库房现场的实际工况以及化工企业的特殊要求，选配合适的附件设备或附属功能，以使 油库气体检测系统可以长期稳定运行。
