电解水制氢在线分析系统设计方案

1、 产品描述
检测组份含量 防爆要求：Ex d IIC T6 Gb（隔爆型）
取样方式：取样探头/法兰安装
分析系统设计核心：实时在线取样分析。

2、 设计依据及应用标准
符合标准GB/T 1.1-2009给出的规则。
符合国家安全生产监督管理总局标准。
符合全国安全生产标准化技术委员会化学品安全分技术委员会（TC288/SC3）归口。
GB50007 建筑地基基础设计规范
GB50011 建筑抗震设计规范
GB50016 建筑设计防火规范
GB50017 钢结构设计规范
GB50116 火灾自动报警系统设计规范
GB 3836.1 爆炸性环境用防爆电气设备 第1 部分：通用要求
GB 3836.2 爆炸性气体环境用电气设备 第2 部分：隔爆型“d”
GB 3836.3 爆炸性气体环境用电气设备 第3 部分：增安型“e”
GB 3836.4 爆炸性气体环境用电气设备 第4 部分：本质安全型“i”
GB/T15464 仪器仪表包装通用技术条件
JJG 1055 在线气相色谱仪
GB/T 27894-2012 天然气在一定不确定度下用气相色谱法测定组成
SY/T 0025 石油设施电气装置场所分类
CECS 102 门式钢架轻型房屋钢结构技术规程
ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法
ZBY 003 仪器仪表包装技术条件

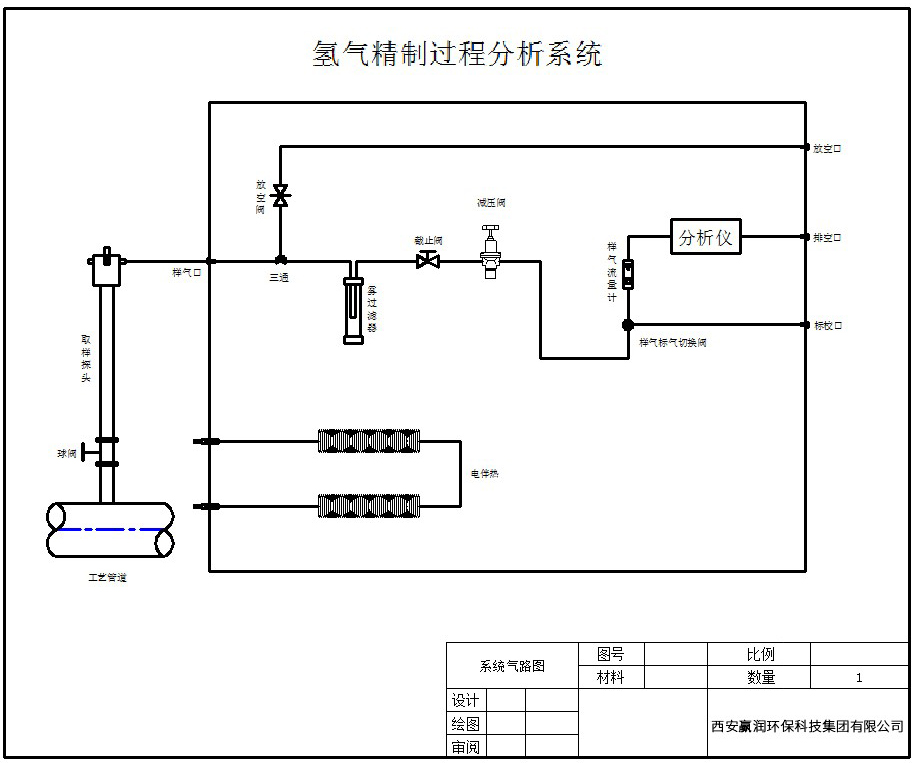

3、 系统气路图 4、 买卖双方工作界面

序号	工 作 内 容	供方	需方
1	分析机柜、监测孔的技术要求及示意图纸	▲
2	监测孔的施工及取样探头法兰焊接		●
3	分析机柜地面固定或底座焊接		●
4	分析机柜空调提供	▲
5	反吹气源、电源的铺设到位		●
6	系统内部通讯电缆材料准备	▲
7	系统外部电源线及信号线准备		●
8	桥架的准备和安装		●
9	电缆及管线铺设		●
10	按合同的规定交货	▲
11	卸货		●
12	开箱验收	▲	●
13	设备储存		●
14	设备安装	▲	●
15	系统调试、试运行	▲	●
16	交档所有有关的技术、图纸等资料	▲
17	设备厂内验收	▲	●

5、 技术资料与图纸

序号	文件名称	提交份数	语言	提交日期
1	产品安装尺寸图	1份	中文	与设备一同交付
2	气路原理图	1份	中文
3	电气接线图	1份	中文
4	安装使用说明书	1份	中文
5	出厂合格证、保修卡	1份/台	中文

1、系统清单

货物名称	型号配置	数量		备注
防爆露点分析仪	ERUN-QZ9190 -100℃～+20℃ H2O	1	台	赢润
防爆氢分析仪	ERUN-QZ9120 0-100% H2	1	台
防爆氧分析仪	ERUN-QZ9100 0-2% O2	1	台
前置减压箱	ERUN-320	1	套
预处理及机柜	ERUN-QZ9322	1	套
标准气	铝8L（含减压阀）	4	瓶	上海神开

2、预处理配置清单

序号	配置名称	规格型号	数量	单位	品牌
1	室外机柜	1800x800x600mm	1	个	赢润	不锈钢防尘、防雨机柜
3	减压阀	不锈钢	1	个	国产
4	安全泄压阀	不锈钢	1	个	国产
5	雾过滤器	3μ不锈钢	1	个	赢润
6	三通阀	不锈钢	2	个	国产
7	样气流量计	0-1L/min	3	个	赢润
8	放空流量计	1-10L/min	1	个	赢润
9	防爆开关	ExdⅡCT4	3	个	新黎明
10	防爆接线箱	ExdⅡCT4	2	个	深圳容方
11	防爆空调	ExdⅡCT4	1	套	赢润
12	放空总管+阻火器	镀锌钢管	2	米	赢润
（以上配置不局限于所列配套件种类和数量）

3、标准气

序号	气体组份及含量	数量	体 积	说 明
1	高纯N2	1	铝8L	≤10MPa、带减压阀
2	O2≤14PPM余N2	1	铝8L	≤10MPa、带减压阀
3	H2≥95% 余N2	1	铝8L	≤10MPa、带减压阀
4	高纯氢	1	铝8L	≤10MPa、带减压阀

4、备品备件

序号	名称	规格型号	单位	数量	备注
1	过滤器滤芯	3μ	个	1
2	螺帽	M12×1.25	包	1
3	不锈钢卡套	φ6	个	8
4	密封垫	φ6	包	1
5	聚四氟乙烯管	φ6	米	10
6	“O”型圈	32.5×2.65	包	2

1、 对项目情况描述：
本技术方案是依据国家能源集团某下属子公司 电解水制氢工艺及现场实际工况环境技术要求而编制的。
现场由浸没在电解液中的一对电极中间隔以防止气体渗透的隔膜而构成的水电解池，当通以一定的直流电时，水就发生分解，在阴极析出氢气，阳极析出氧气。然后再通过气液分离器、冷却洗涤器、脱氧系统、干燥系统、压缩储存后得到高纯度氢气。
2、 工艺、设备要求：
严格按照检测技术要求执行。
3、满足甲方的环境情况：以技术文件为依据

一、防爆露点分析仪

测量范围：-100℃～+20℃
精 度：≤±1.5℃（高于－60℃）； ≤±2℃（低于－60℃）；
重 复 性：≤±1℃
分 辨 率：0.1℃
响应时间：T90≤3分钟；
工作电源：1：220VAC±10%，50Hz±5%；
工作环境：温度：－５℃～＋45℃ 湿度：≤90%RH

二、 防爆氧气分析仪 测量范围：0～2%VOL
测量精度：≤±1%F.S
分 辨 率：0.01%VOL
响应时间：T90≤10秒
环境温度：－10℃--＋50℃
模拟信号：4-20mA
工作电源：1：220VAC±10%，50Hz±5%

三、 防爆氢气分析仪 量程: 0.00～100.00%
精度：≤±1% F.S
稳定性：零点漂移：≤±1%F.S/7d
量程漂移：≤±1%F.S7d
分辨率：0.01%
输出波动：≤±0.5%F.S
线性误差：≤±1%F.S
预热时间：≤15min
响应时间T90：≤15S
输出信号：4～20mA或0～10mA DC可选
工作环境：温度：－10℃～＋45℃、湿度：≤90%RH

以上就是关于 电解水制氢在线分析系统设计方案的相关介绍，赢润集团保证其供应的 电解水制氢在线监测设备是全新的，技术水平是先进的、成熟的、质量是优良的，设备的选型均符合安全可靠、经济运行和易于维护的要求。在质保期内， 电解水制氢气体在线分析系统出现产品质量问题或产生的故障赢润集团负责无偿维修或更换；质保期外，产品出现任何故障，赢润集团有偿维修或更换。
