氨气在线监测系统

方案设计目的

氨气在线监测系统使客户能及时了解掌握该工艺环境中氨气过滤前后的浓度值。固定源氨气在线监测比对装置过滤前检测到的氨气浓度值变化，可以通过调整氨水的浓度值确保该工艺过程正确有效进行；激光氨气气体分析仪过滤后检测到的氨气浓度值变化，一方面可以据此清理保养过滤系统，另一方面也可以作为环保达标排放的依据。

方案设计意义

使用本方案后，企业可以替换人工手动检测过滤前后氨气浓度的工作，节省人力成本，对于提升企业自动化管理水平也具有一定意义。另外，由于氨气浓度检测不再需要人工使用便携式氨气检测设备在过滤前后出入口登高作业，可以有效避免因此可能会造成的安全风险。

方案简介

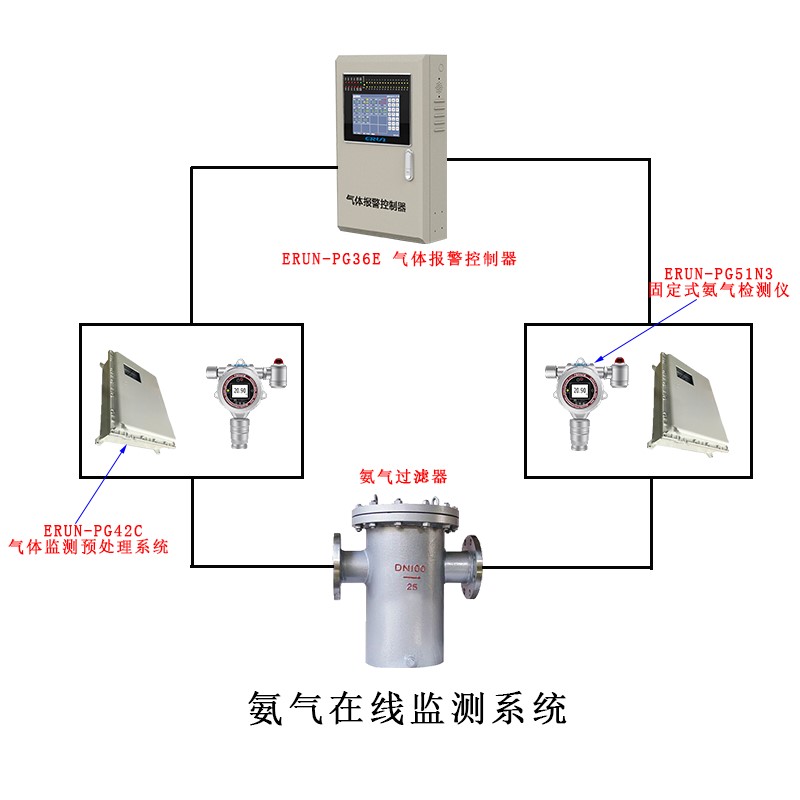

氨气在线监测系统同时在氨气过滤系统前后的管道进风口处和出风口处分别开口，并分别接入一个气体管路，分别将该管路的另一端与一台ERUN-PG42C防爆型气体监测预处理系统进行连接。
激光氨气气体分析仪高温高压高湿的氨气经过ERUN-PG42C预处理系统进行降压降温干燥处理后，与一台ERUN-PG51N3固定式氨气检测仪连接，实现连续实时在线监测氨气浓度值的目的。
在某医药中间体生产车间监控室内安装一台ERUN-PG36E气体报警控制器，并分别与氨气过滤系统前后进气口的两台ERUN-PG51N3 固定源氨气在线监测比对装置连接，实现一个屏幕同时显示过滤前后氨气浓度的功能。

材料清单

1、设备的总体要求；
1.1、设备的用途：该设备为全新设备，主要用于氨气NH3浓度检测。
1.2、性能要求：设备设计合理，有良好的品质，可靠性高，易操作维护，售后服务优良，安装调试方便。
1.3、生产厂家已通过质量体系认证，具有技术监督部门颁发的CMA生产许可证，具有防爆合格证，功能指标符合国家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，劳人护（87）36，GB 15322.1-2019，GB 50058-2014等标准的要求。
2、设备清单

项目	型号及规格	数量	厂家
固定式氨气检测仪	ERUN-PG51N3，检测介质：NH3氨气，4-20 mA或RS485（RTU）信号输出，现场显示，Ex d ⅡC T6 Gb级防爆	2	赢润
气体报警控制器	ERUN-PG36E	1	赢润
防爆型气体监测预处理系统	ERUN-PG42C	2	赢润

3、安装辅材

序号	物资名称	规格	单位
1	电缆电线	四芯屏蔽信号电缆	米
2	桥架	根据现场需要安装	米
3	镀锌管	管径25mm	米
4	外丝	25mm	个
5	膨胀螺栓	8x80	个
6	角铁	40x4	米
7	固定管卡	25mm	个
8	防爆软管	10m	根

现场条件

本设计方案是通过同时对氨气NH3过滤前后的气体浓度值进行实时在线监测，从而对比计算出氨气过滤系统的效率，为企业使用方提供数据支持。
1.1 对现场情况的描述：
该客户现场为某医药中间体生产车间，其中生产过程中的某些工艺会产生大量的氨气，车间现场用特制的排气风机将氨气抽入直径为0.9米的管道中，并经过氨气过滤系统后排出废气。
过滤器工况：压力3.5kpa，温度：75度，湿度比较大，含水量90%RH。
过滤后工况：压力常压，温度：常温，湿度比较大，含水量90%RH。
1.2、工艺、设备要求：
严格按照行业检测技术要求执行。
1.3、满足使用方的环境情况

相关产品

1、固定式氨气检测仪

产品参数
检测气体：氨气NH3
产品型号：ERUN-PG51N3
范围分辨率：

过滤前：0-10%VOL、0.01%VOL、高精度激光TDLAS气体传感器
过滤后：0-100ppm、0.01ppm、进口电化学气体传感器

默认精度：±2%F.S.
显示方式：1.7寸高清彩屏
报警方式：现场声光报警、显示屏报警
通讯方式：4-20 mA或RS485（RTU）
防爆类型：隔爆型，Ex d ⅡC T6 Gb级防爆

2、气体报警控制柜

产品参数
产品型号：ERUN-PG36E
显示方式：9寸高清触摸彩屏
输入信号：4-20 mA与RS485可同时输入
通道数：标准通道为1路（最多32路）
显示范围：数字 0～99999
显示精度：±0.1%FS
报警方式：可外置声光报警器
工作电源：AC 180~240V 50H/60H
安装方式：壁挂式安装

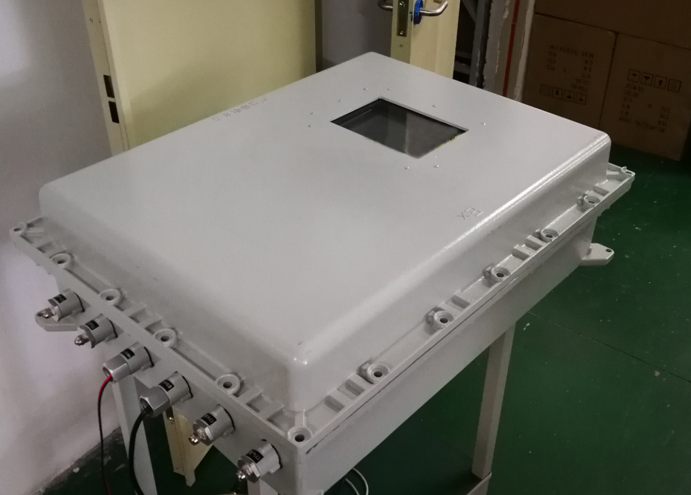

3、防爆型气体监测预处理系统

产品参数
产品型号：ERUN-PG42C
配件清单：
带视窗防爆机箱
玻璃凝水过滤器
电磁排水阀
半导体电子冷凝器
蠕动泵
无刷直流泵、流量计
继电器拓展版
电源管理系统
流通式接头
内部气路管（聚四氟乙烯管）
0.5米耐高温精细粉尘过滤器
产品尺寸：800*600*210 mm
